热压膜系列/ Busbar 胶膜
赛伍Busbar 绝缘胶膜是以PET 为基材，涂覆胶粘剂制作的绝缘胶膜，对叠成母排起保护作用，具有可靠的电气绝缘性、耐水解性和电、热老化性。
♦产品特点
• 阻燃等级VTM-0（UL94）
• 适用温度范围-40℃ -105℃
• 高粘接强度（与铜板、铝板、镀锡铜等）
• 尺寸安定性
• 高绝缘性能
♦应用场景
• 各种叠层母线排的绝缘与保护
返回列表

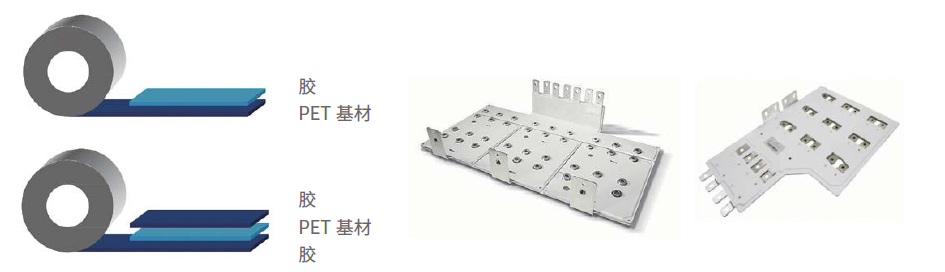

♦ 产品结构
♦ 产品系列
| 序号 | 型号 | 结构 | 厚度（μm） | 单面/ 双面 | 备注 |
| 1 | TS-5041Q | PET/AD | 125/35 | 单面 | 白色 |
| 2 | TS-6041Q | PET/AD | 175/35 | 单面 | 白色 |
| 3 | TD-7041Q | AD/PET/AD | 35/190/35 | 双面 | 白色 |
| 4 | TS-5035E | PET/AD | 125/35 | 单面 | 本色 |
| 5 | TD-X035E | AD/PET/AD | 35/125/35 | 双面 | 本色 |
| 6 | TS-X035E | PET/AD | 250/35 | 单面 | 本色 |
| 7 | TS-2130 | PI/AD | 50/30 | 单面 | - |
| 8 | TS-2135E | PI/AD | 50/35 | 单面 | 可过回流焊 |
♦ 产品性能
| 序号 | 特性 | 典型值 | 依据标准 |
| 1 | 剥离强度(kgf/cm) | 1.0 | IPC-TM-650 2.4.9 |
| 2 | 流胶性(mm) | 0.1 | IPC-TM-650 2.3.17.1 |
| 3 | 介电常数(1MHz)-(*) | 3.3 | IPC-TM-650 2.5.5.3 |
| 4 | 损耗因数（1GHz）)-(*) | 2.3×10-3 | IPC-TM-650 2.5.5.3 |
| 5 | 体积电阻(Ω-cm) | 1 x 1017 | IPC-TM-650 2.5.17 |
| 6 | 表面电阻(Ω/m2 ) | 1 x 1015 | IPC-TM-650 2.5.17 |
| 7 | 击穿电压(V/mil) | 1800 | ASTM-D-149 |
| 8 | 拉伸强度(Mpa) | 150 | ASTM-D-882 |
| 9 | 弯曲性能 | 无分层，剥离 | 赛伍规范 |
| 10 | 尺寸稳定性 | MD: 1.0%, TD:0.5% | 150℃ ×30min |
| 11 | 冷热循环 | No delamination | -40~105℃ /100 cycle |
| 12 | RTI( 长期耐热指数) -(*) | Elec/Mech : 105℃ /105℃ | UL 746B |
| 13 | 阻燃性能 | VTM-1/VTM-0 | UL-94 |
| 14 | 环保性能 | Pass | RoHS |
